- No. de Modelo: YS1230
- Condición : Nuevo
- Proceso de dar un título : API , BV , CB , CE
- Aplicación : Controlador de Sistema Solar , Controlador de Cargador , Controlador de Iluminación , Estación de Trabajo Solar , Controlador de Tensión
- Tensión nominal : 12V
- Trademark: Y-SOLAR
- Packing: 165.00*140.00*64.00 mm
- Standard: 1.3kg
- Origin: China
- HS Code: 8537109090
- Production Capacity: 50000PCS/Year

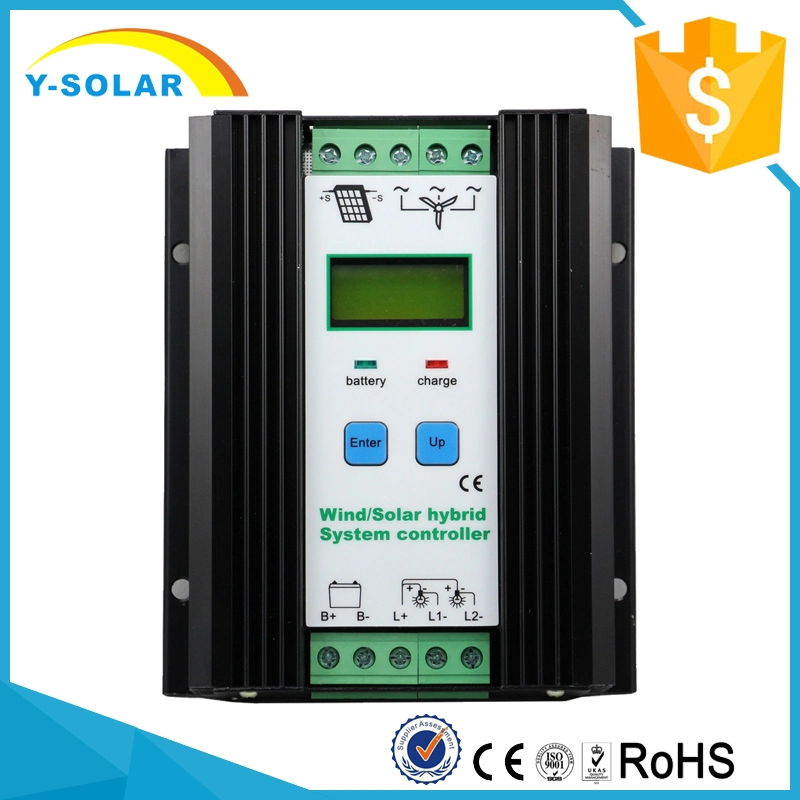

12V 30A Controlador solar con pantalla LCD de 300w controlador de viento Ys1230
YS1230/YS2460
1.Abra el embalaje para confirmar que el dispositivo no está dañado.
2.Instale el controlador de la ubicación especificada.
(Nota: el necesario espacio de instalación instalación debía conservarse para garantizar el normal
La refrigeración de la controladora, e instalar el controlador que utiliza la temperatura ambiente no debe
Superar el rango de temperatura de funcionamiento)
3.Por favor, utilice multifilar cable de cobre aislado. Primero se determina la longitud de cable para minimizar
Pérdidas eléctricas en el caso para asegurar la ubicación de instalación y seleccione el tamaño del cable conformidad
Con este requisito.
4.Utilice el cable de cobre que su longitud no exceda de 1M y de la plaza no podrá exceder de 4 mm cuadrados, conectar
La batería del terminal de la batería del panel trasero, prestar más atención a distinguir entre positivo y negativo. Conecte el cable al terminal de la batería del panel trasero primero y conectarlo a la
La batería. (Nota: Aunque no son anti-retroceso protección, pero todavía no atrás de la batería!).
5.Conecte el cable de salida de la turbina eólica al viento la terminal de entrada del panel trasero bajo
El plato o funcionamiento a baja velocidad( elegir sin viento). No hay positivos como negativos para tres -
La fase del ventilador.
6.conectar la POS&NEG de panel solar el solar de entrada del panel trasero después de que el remedo de la
Los paneles solares, deberá conectar el panel trasero primero y luego el panel solar.
7. Verifique cuidadosamente si el cable firmemente sin aflojar, si todo está bien, retire el
La vivienda de las células solares y suelte los frenos de la turbina de viento .
La especificación
El modelo | YS1230 |
Tensión nominal del sistema | 12V |
La alimentación del módulo fotovoltaico | 200W |
El generador de energía eólica | 300W |
La carga | 30A |
Se están llenando la protección | 14.4V±1% |
Llenado de flotación | 13,8V±1% |
Se están llenando la recuperación | 13.2V±1% |
La compensación de temperatura | -24mV/ºC |
Desconectar (CC) | 10,8V±1% |
La recuperación (CC) | 12,3V±1% |
Corta (CC) | 16V±1% |
La recuperación (CC) | 15V±1% |
Corriente de ralentí (cc) | ≤ 0,1 |
La caída de tensión (CC) | ≤ 0,5 V |
Modo de control | La función de carga MPPT ventilador PWM, función de descarga, la función de limitación de corriente de flujo PWM |
Características principales
El método de aplicación
Sistema de Casa Solar
System | 12V | 24V |
Max PV Potencia de entrada | 360W | 720W |
La tensión de entrada de PV máx. | 18V | 36V |
La tensión de batería | 12V | 24V |
Salida de corriente de carga | 30A | 30A |
Atención
El orden de conexión:
1.conectar la batería con el controlador.
2.conectar el panel solar con el controlador.
3.conectar la carga con el controlador o el inversor.
Orden de desconexión:
1.Desconecte el panel solar.
2.Desconecte la batería.
3.Desconecte la carga.
Precauciones:
1.Por favor, asegúrese de conectar el inversor con su batería
2.Evite instalar en los siguientes entornos húmedos,lugares polvorientos o lugares con gases inflamables y explosivos.
3.Instale el controlador en el plano vertical.
Instrucciones
Descripción del panel de control
Pantalla LCD:Cuando el controlador está en condiciones de trabajo, pantalla LCD la tensión de batería para que los usuarios pueden obtener directamente de la estación de la tensión de batería y según el voltaje de batería para ajustar el tamaño de la carga y el tiempo de uso.
El siguiente orden:
1. Abra el embalaje para confirmar que el dispositivo no está dañado.
2. Por favor, instale el controlador de la ubicación especificada.(NOTA:el necesario espacio de instalación instalación debe mantenerse para el enfriamiento de la controladora, e instalar el controlador que utiliza la temperatura ambiente no debe exceder el rango de temperatura de funcionamiento)
3. Por favor, utilice multifilar cable de cobre aislado. Primero se determina la longitud de cable para minimizar pérdidas eléctricas en el caso para asegurar la ubicación de instalación y seleccione el tamaño del cable en conformidad con el requisito.
4. Utilice el cable de cobre que su longitud no exceda de 1M y de la plaza no podrá exceder de 4 mm cuadrados, conecte la batería del terminal de la batería del panel trasero, prestar más atención a distinguir entre positivo y negativo. Conecte el cable al terminal de la batería del panel trasero primero y conectarlo a la batería. (Nota: Aunque no son anti-retroceso protección, pero todavía no atrás de la batería!).
5. Conecte el cable de salida de la turbina eólica al viento la terminal de entrada del panel trasero en el plato o funcionamiento a baja velocidad( elegir sin viento). No hay positivo y negativo para el ventilador de tres fases.
6. Conecte el POS&NEG de panel solar el solar de entrada del panel trasero después de que el remedo de los paneles solares, se debe conectar el panel trasero primero y luego el panel solar.
7. Compruebe cuidadosamente si el cable firmemente sin aflojar, si todo está ok, quite el abrigo de las células solares y suelte los frenos de la turbina de viento .
El análisis de fallas
1. P: La velocidad del ventilador de inmediato se vuelven muy lento después de conectar el controlador?
A: 1.La tensión de batería de llegar a la tensión de flotación
2. Tensión nominal de salida del ventilador es superior a la tensión nominal de la batería, porque la velocidad del ventilador es proporcional a la tensión de salida, la tensión del ventilador se celebrará por la tensión de batería y no muy alta, así la velocidad será muy lento.
3. Desinstalar el tubo fue quemada por un funcionamiento erróneo.
2. P: ¿Por qué el controlador desinstalar cuando la pantalla LCD de menor valor actual?
R: controlador a través de la detección de voltaje de batería y la corriente de carga dos parámetros para el control de descarga, alcanzar el punto de tensión de flotación, independientemente de cuánto la corriente de carga, el ventilador se desinstalar.
3. P: pantalla LCD no?
A: 1. La conexión de la batería es mala, comprobar el cable de batería.
2.La batería está dañada, por favor, revise y reemplace las baterías.
